C2F/VSSJAF型球墨铸铁可拆卸接头

发布时间：2021-08-26 浏览次

C2F型球墨铸铁可拆卸接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成，次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量，一旦将所有的螺母拧紧，它是刚性连接的，可以传递轴心力，从而保护阀门、泵等设备。

球墨铸铁可拆卸接头功能介绍
    松套传力接头是在法兰松套补偿接头的基础上增设法兰短管及传力螺杆而成，次类型的补偿接头与松套补偿接头和松套限位补偿接头不同的是它的补偿量是指在安装及拆卸过程中的调节量，一旦将所有的螺母拧紧，它是刚性连接的，可以传递轴心力，从而保护阀门、泵等设备。
球墨铸铁可拆卸接头适用范围
    C2F/VSSJAF型双法兰传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
球墨铸铁可拆卸接头安装简要说明：
   C2F/VSSJAF型球墨铸铁传力接头适用于两边均与法兰连接的管道中，安装时调整产品两端与法兰的安装长度，对角依次均匀拧紧压螺栓，使其成为一个整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整在工作时，可以把轴向推力传递至整个管道。

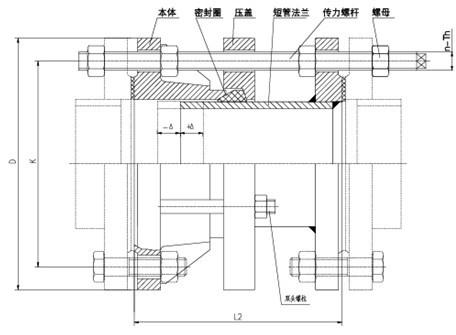

C2F/VSSJAF型球墨铸铁可拆卸接头
PN0.6MPa的球墨铸铁可拆卸接头的基本尺寸单位为毫米

公称通径 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸		伸缩量	重量/ kg
		法兰外径 D	螺栓孔* 圆直径D1	螺栓孔			安装尺寸
		法兰外径 D	螺栓孔* 圆直径D1	n/个	do		min	max
65	76	160	130	4			420	180	40	11.8
80	89	190	150		18	460				13.5
100	114	210	170							18.6
125	140	240	200	8						23.8
150	168	265	225							30.4
200	219	320	280							36.9
250	273	375	335	12						49.6
300	325	440	395		22	485 495	445	195	50	61.5
350	377	490	445							79.3
400	426	540	495	16						91.2
450	480	595	550	16						104.1
500	530	645	600	20						123.2
600	630	755	705	20	26	510	465	215		169.8
700	720	860	810	24	26	510	465	215		208.9
800	820	975	920		30	540	380	320	60	346.I
900	920	1075	1020							380.6
1000	1020	1175	1120	28						438.8
1200	1220	1405	1340	32	33	580	400	340		646.7
1400	1420	1630	1560	36	36	580	400	340		843.6
1600	1620	1830	1760	40	36	600	410	350		1189.7
1800	1820	2045	1970	44	39	600	410	350		1394.8
2000	2020	2265	2180	48	42	660	430	370		1665.5
2200	2220	2475	2390	52						2056.7
2400	2420	2685	2600	56						2350.1
2600	2620	2905	2810	60	48	750	490	410	80	2720.4
2800	2820	3115	3020	64						3053.2
3000	3020	3315	3220	68						3460.3
3200	3220	3525	3430	72						3912.6

PN1.0MPa的双法兰传力接头的基本尺寸

公称通径 DN	管子外径 Dw	法兰连接尺寸				总长 L	安装尺寸L1		伸缩量	重量/kg
		法兰外径D	螺栓孔* 圆直径D1	螺栓孔			安装尺寸L1
		法兰外径D	螺栓孔* 圆直径D1	n/个	do		min	max
65	76	185	145	4	18	330	220	180	40	13.1
80	89	200	160	8						15.0
100	114	220	180							20.7
125	140	250	210							26.4
150	168	285	240		22	340				33.8
200	219	340	295							41.0
250	273	395	350	12						55.1
300	325	445	400	12		370	445	195	50	68.3
350	377	505	460	16		370				88.1
400	426	565	515		26	380				101.3
450	480	615	565							115.7
500	530	670	620	20						136.9
600	630	780	725	20	30	420	465	215		188.7
700	720	895	840	24	30	420	465	215		232.1
800	820	1O15	950	24	33	560	380	320	60	384.6
900	920	1115	1050	28	33					422.9
1000	1020	1230	1160	28	36					487.6
1200	1220	1455	1380	32	39	600	400	340		718.6
1400	1420	1675	1590	36	42	630	400	340		888.0
1600	1620	1915	1820	40	48	670	410	350		1252.3
1800	1820	2115	2020	44		670	410	350		1468.2
2000	2020	2325	2230	48		690	430	370		1753.5
2200	2220	2550	2440	52	56	730				2165.2
2400	2420	2760	2650	56		730				2473.7
2600	2620	2960	2850	60		820	490	410	80	2864.5
2800	2820	3180	3070	64		820				3214.2
3000	3020	3405	3290	68	60	840				3642.3
